pcba加工與smt加工的區別是什么?
pcba加工是指將電子元器件貼裝到PCB裸板上,并進行焊接、測試等一系列加工過程,最終形成具有完整電路功能的PCBA板。而SMT加工則是一種將無引腳或短引線的表面組裝元器件,安裝在印制電路板(PCB)的表面或其它基板的表面上,通過再流焊或浸焊等方法加以焊接組裝的電路裝連技術。那么具體的pcba加工與smt加工的區別是什么呢?
一、PCBA與SMT的核心差異
1.pcba加工:是電子組裝的整體流程,涵蓋從電路設計到成品測試的全鏈條生產。它不僅包含表面貼裝技術(SMT),還整合了通孔插裝技術(THT),涉及電路板制作、元件選型、焊接工藝、質量檢測等多個環節。
smt加工:SMT作為PCBA的核心子環節,專注于微型化元件的高精度裝配。其核心流程包含焊膏印刷、元件貼裝、回流焊接三大工序,通過自動化設備實現微米級元件的精準定位。
SMT加工專指通過高速貼片機將微小元器件精準貼裝到PCB表面的工藝。其核心價值在于實現0402、0201甚至更小封裝元件的自動化裝配,典型設備包括錫膏印刷機、貼片機和回流焊爐。數據顯示,現代電子產品中超過80%的元件通過SMT工藝完成貼裝。
二、元件適配性對比
1.PCBA具備雙重兼容能力:
1.1支持傳統通孔元件(如DIP芯片),通過波峰焊實現雙面焊接
1.2兼容現代貼片元件(0402/0201封裝),滿足微型化需求
2.SMT專攻微型化元件裝配:
2.1處理無引腳/短引腳元件(如QFP、BGA封裝)
2.1支持01005級(0.4×0.2mm)超微型元件貼裝
2.2實現元件間距0.3mm以下的高密度布局
三、生產體系差異
1.PCBA復合型生產鏈:
1.1多工藝整合:THT插件+波峰焊與SMT產線協同
1.2混合生產模式:自動貼片機與人工插件相結合
1.3全流程品控:包含ICT測試、功能測試等多層檢驗
2.SMT自動化產線特征:
2.1高速貼裝:現代貼片機可達150,000CPH(每小時元件數)
2.2精密定位:±25μm的貼裝精度控制
2.3智能溫控:十溫區回流焊爐實現精確熱曲線
四、加工范圍
1.pcba加工:涵蓋了從PCB制作到元器件貼裝、焊接、測試以及成品組裝等多個環節,是一個較為全面的產品制造過程。
2.SMT加工:主要側重于PCB板上元器件的貼裝和焊接,是PCBA加工過程中的一個核心環節。
五、生產環境要求
1.pcba加工:對整體的生產環境要求較高,需要綜合考慮各個加工環節的環境需求,以確保整個生產過程的質量和效率。
2.SMT加工:由于其涉及到高精度的貼裝和焊接設備,對生產環境的潔凈度、溫濕度控制等方面有較為嚴格的要求,以保證元器件的貼裝質量和焊接效果。
六、設備依賴程度
1.pcba加工:需要多種不同類型的設備協同工作,如PCB制造設備、SMT貼片設備、焊接設備、測試設備等,設備的投資較大且管理較為復雜。
完整的PCBA加工還需配備波峰焊設備、選擇性焊接機、X-ray檢測儀等,設備投資往往比純SMT加工高出30%-50%。
2.SMT加工:高度依賴高精度的貼片機、回流焊爐、AOI檢測設備等專業設備,設備的精度和穩定性對產品質量起著關鍵作用。典型的SMT生產線需要配置千萬級設備,包括:
2.1全自動錫膏印刷機(精度±0.03mm)
2.2高速貼片機(CPH≥40,000)
2.3十溫區回流焊爐
七、工藝難點對比
1.SMT加工挑戰:
1.1微型元件(如01005封裝)的貼裝精度控制
1.2高密度BGA芯片的焊接良率提升
1.3無鉛工藝的溫區曲線優化
2.PCBA加工難點:
2.1混合工藝(SMT+DIP)的兼容性管理
2.2不同焊接方式的熱應力控制
2.3整板功能測試方案設計
某新能源汽車控制器的案例顯示,采用PCBA加工模式可將綜合良率從純SMT加工的92%提升至98%,這得益于全流程的工藝協同優化。
八、工藝流程
1.PCBA加工流程通常包括:PCB設計→材料準備→切割鉆孔→線路制作→電鍍測試→SMT貼片→DIP插件焊接→后焊→清洗→三防漆噴涂→測試?yán)匣b出貨等多個步驟。
1.1所需設備涵蓋了從設計軟件、數控機床、曝光機、蝕刻機到回流焊爐、波峰焊機、清洗設備等多種類型。
2.SMT加工流程主要包括:準備(如錫膏印刷、元器件準備與檢查)→錫膏印刷→元件貼裝(使用貼片機將元器件精確貼裝到PCB指定位置)→回流焊接(通過回流焊爐使焊膏融化固定元器件)→AOI檢測(使用自動光學檢測設備檢查焊接質量)→返修與包裝等核心環節。
2.1依賴的設備主要有錫膏印刷機、貼片機、回流焊爐以及自動光學檢測(AOI)設備等。
PCBA加工與SMT加工在電子設備制造領域都發揮著至關重要的作用,了解它們之間的區別和聯系,有助于電子設備廠家的采購人員,做出更加明智的決策,從而推動產品的創新與發展。通過綜合評估、建立標準、加強溝通和靈活調整,企業可以確保生產過程的順利進行,實現成本、質量和效率的最佳平衡。
九、應用場景區分
1.PCBA廣泛的適用性:
廣泛應用于通信、醫療、航空、家電等各種電子設備制造領域。
1.1工業設備:工控主板、電力控制系統
1.2醫療器械:超聲設備、生命監護儀
1.3航空航天:導航系統、通信模塊
2.SMT的優勢領域:
SMT特別適用于小型化、輕量化、高集成度的電子產品生產,如智能手機、平板電腦、可穿戴設備等。
2.1消費電子:智能手機、智能穿戴設備
2.2汽車電子:ECU控制單元、ADAS系統
2.3物聯網設備:傳感器模組、通訊模塊
3.產品類型決定選擇
3.1純SMT加工適用場景:
手機主板、TWS耳機等微型化產品
LED顯示屏模組等大批量標準化生產
3.2PCBA加工必要場景:
工業控制板(含接插件/大功率器件)
汽車電子模組(需灌膠/三防處理)
醫療設備主板(要求全流程追溯)
十、PCBA和SMT加工的優勢
1.PCBA的優勢:
1.1高精度:采用先進的數控機床和精密刀具,實現微米級加工精度。
1.2高速度:高效加工設備能在短時間內完成大量任務,適合批量生產。
1.3定制化服務:能夠根據客戶需求進行定制化生產,滿足多樣化的電子產品需求。
1.4環保性:加工過程中廢料和污染物較少,符合綠色生產理念。
2.SMT的優勢:
2.1高密度組裝:元器件體積小、重量輕,可實現高密度組裝,減小產品體積和重量。
2.2高效率:高度自動化的生產設備顯著提高生產效率。
2.3高質量:焊點缺陷率低,產品可靠性高。
2.4節省成本:減少材料、能源和人力消耗,降低生產成本。
十一、成本與效益分析
1.PCBA加工:
由于涉及多個環節和復雜工藝,其成本相對較高,但在小批量、多品種的生產中,PCBA加工的靈活性和定制化程度較高,因此總體成本效益可能更優。對于一些對質量要求極高的項目,PCBA加工的手工環節也能提供更好的質量保證。
2.SMT加工:
SMT加工的設備投資較大,但在大批量生產中可以顯著降低單位產品的成本。高度自動化的生產設備減少了人工成本和人為錯誤率,提高了生產效率和產品質量,因此在長期、大規模的生產中,SMT加工的成本效益通常更優。
3.成本與效益總結
雖然PCBA加工單價高于純SMT服務,但考慮以下隱性成本后更具優勢:
3.1減少多家供應商溝通成本
3.2降低物流周轉損耗(某客戶年節省運費超15萬元)
3.3避免分段加工的質量扯皮問題
理解這兩大技術的本質差異,有助于企業根據產品特性(尺寸要求、元件密度、成本預算)選擇最佳制造方案。PCBA強調整體解決方案能力,而SMT代表精密微裝技術的前沿,二者在電子制造生態中形成互補協同關系。
十二、技術演進趨勢
1.PCBA的融合發展方向:
1.1剛撓結合板技術應用
1.2三維立體組裝技術
1.3混合封裝集成方案
2.SMT的前沿突破:
2.101005元件微間距貼裝
2.2晶圓級芯片封裝(WLCSP)
2.3智能光學對位系統升級
3.技術發展趨勢
SiP封裝、三維堆疊技術的不斷發展,現代PCBA加工正向"設計-制造-測試"一體化演進。以百千成電子為例,其新建的智能工廠已實現:

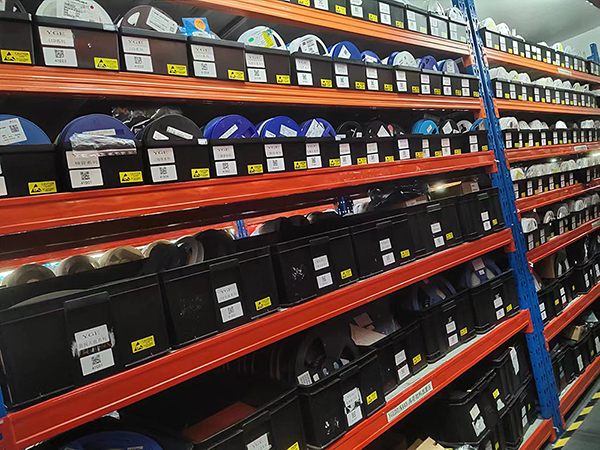

3.1物料智能倉儲(AGV自動配送)
3.2全流程MES系統追溯
3.3大數據驅動的工藝優化
通過對比可見,PCBA加工包含SMT工序但更強調全流程整合,這正是選擇PCBA加工服務時,需要重點考察供應商綜合能力的原因。
十三、如何選擇優質PCBA加工服務商?
在選擇PCBA加工與SMT貼片加工時,電子設備廠家的采購人員應根據具體需求進行綜合考慮。以下是一些建議:
1.明確需求:首先明確產品的功能需求、生產規模和成本預算等關鍵因素。
2.評估能力:對潛在供應商的技術能力、生產能力、質量控制能力和售后服務進行評估。
3.成本效益分析:根據生產規模和預期產量進行成本效益分析,選擇性價比最優的方案。
4.建立長期合作:優先考慮能夠建立長期合作關系的供應商,以確保供應鏈的穩定性和可靠性。
5.持續改進:與供應商保持密切溝通,關注行業動態和技術發展,持續優化生產流程和提升產品質量。
6.關鍵評估維度
6.1工藝能力:最小貼裝精度、BGA返修能力
6.2質量體系:IPC標準執行、檢測設備配置
6.3供應鏈管理:元器件采購渠道、替代方案儲備
6.4增值服務:DFM分析、功能測試開發
7.行業認證要求
7.1汽車電子需IATF16949認證
7.2醫療設備要求ISO13485體系
7.3軍工產品需國軍標認證
8.服務響應能力
某智能家居客戶反饋,選擇百千成PCBA加工服務后,樣品交付周期從行業平均的7天縮短至3天,這得益于:
7.1專用快樣線體配置
8.2標準化工程處理流程
9.3 24小時在線客服支持
通過以上分析可以看出,SMT加工是PCBA加工的重要組成,但完整的PCBA加工服務能提供更全面的質量保障和技術支持。對于需要混合工藝、復雜測試或嚴格追溯要求的項目,選擇專業PCBA加工服務商是更明智的選擇。
十四、pcba加工與smt加工的生產廠家-百千成
百千成電子作為深耕行業15年的PCBA加工服務商,擁有12條SMT產線、8條DIP線及全套檢測設備,已為500+客戶提供高可靠性制造服務。我們提供:
1、0.3mm細間距元件貼裝
2、汽車級三防涂覆工藝
3、全套功能測試開發
4、48小時快速打樣
PCBA加工指的是從裸板到成品電路板組裝的完整過程,涵蓋SMT貼片、DIP插件、測試、老化等環節。這一過程不僅涉及表面貼裝技術(SMT),還包括后道焊接、功能驗證等關鍵步驟,一家專業的PCBA加工企業,需要具備全流程管控能力,如百千成電子就通過ISO9001認證的產線,實現從元器件采購到成品交付的一站式服務,如果您有pcba加工與smt加工的方面的采購需求,歡迎來電咨詢我們,百千成將為您的電子產品保駕護航。
pcba加工與smt加工的區別是什么?pcba加工更側重于整個電子產品的制造流程,提供一站式的服務;而SMT加工則專注于PCB板上元器件的貼裝和焊接環節,是PCBA加工中的重要組成部分。二者相互關聯、相互影響,共同推動著電子制造業的發展。
